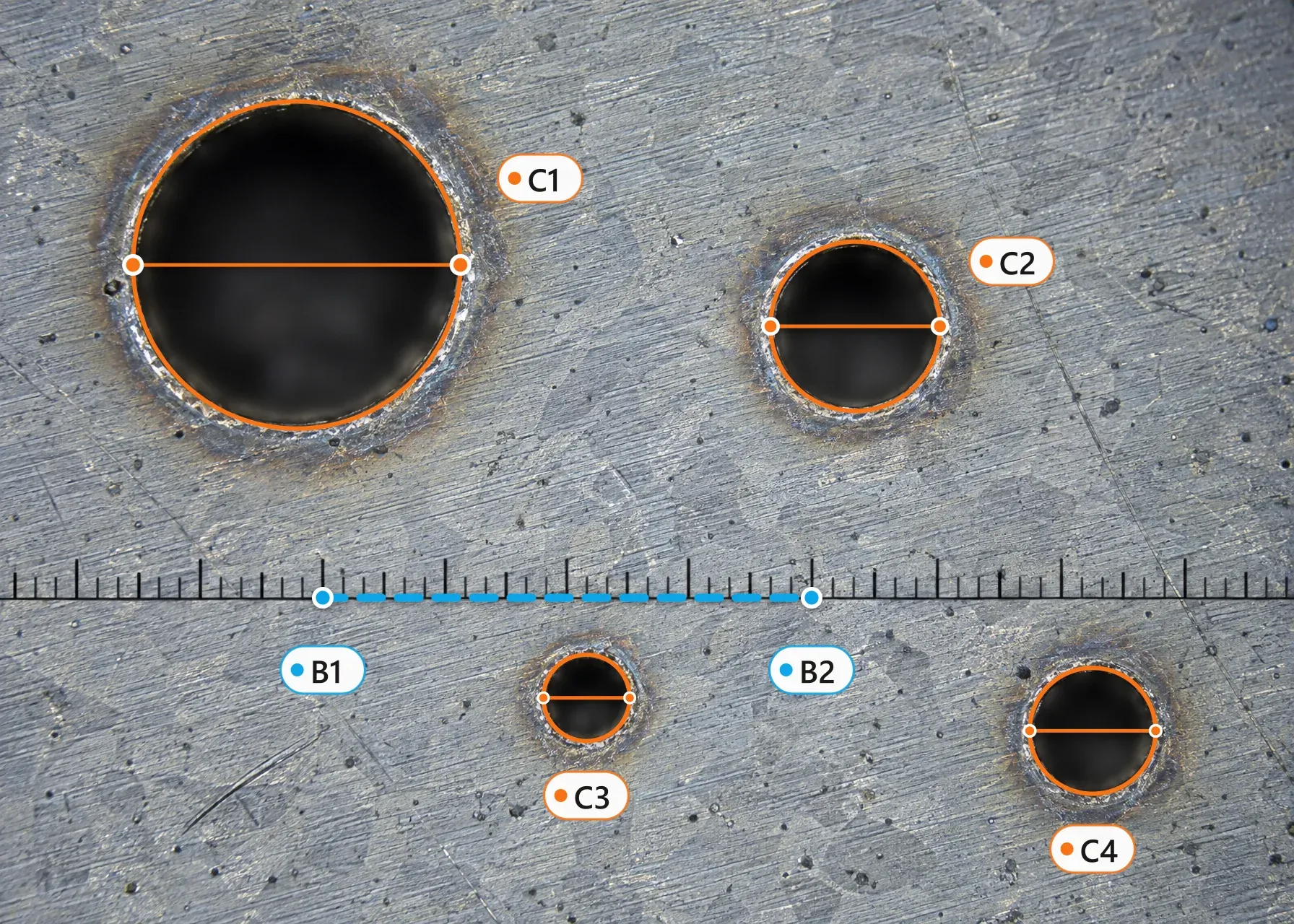

Amplia promění jakoukoli fotografii v posuvné měřítko na kulaté objekty. Stačí zkalibrovat jednu známou vzdálenost a kliknout na dva konce průměru – průměr, délka kružnice i uzavřená plocha přijdou najednou.
Funguje jakýkoli kulatý objekt – konec trubky, víko nádrže, kmen stromu, otvor ve výkresu. Jedna známá vzdálenost nastaví měřítko, zbytek zvládnou dvě kliknutí.
Vložit libovolný obrázek – fotografie z telefonu (HEIC/HEIF) i TIFF se převedou automaticky. Účet není potřeba a na vyzkoušení čeká vestavěný ukázkový obrázek.
Označit dva body (B1 a B2) na něčem, jehož rozměr je známý – pravítko položené v záběru, mince, standardní cihla – a zadat tuto hodnotu i s její jednotkou. Tato jediná reference nastaví měřítko pro všechno ostatní.
Vybrat nástroj Kružnice a kliknout na dva protilehlé body napříč kulatým objektem. Kružnice se uloží okamžitě – popisek ukazuje průměr a plochu a po kliknutí na něj se objeví i délka kružnice.
Nesedí to úplně přesně? Přetažením kteréhokoli z obou bodů se všechny hodnoty ihned přepočítají. Rekalibrovat jde kdykoli – kružnice přitom zůstanou zachované.
Každá nakreslená kružnice se změří třemi způsoby, ve stejném zápisu, jaký se objeví na plátně i v exportovaných protokolech.
Přímá vzdálenost mezi oběma kliknutími – obvykle to číslo, kvůli kterému se měří: světlost otvoru, tloušťka kmene, průměr kola.
Počítá se přesně jako π × d. Hodí se, když je kontrolou ve skutečnosti pásmo obtočené kolem objektu.
Uzavřená plocha, π × d² ⁄ 4 – pro půdorys nádrže, kulatou desku stolu nebo průřez potrubí.
Na plátně ukazuje popisek kružnice průměr a plochu; kliknutím na popisek se otevřou podrobnosti tvaru se všemi třemi hodnotami. Je potřeba poloměr? Je to polovina průměru – bez jediného kliknutí navíc.
Bezplatný nástroj Kružnice pokryje skutečné kružnice nafocené kolmo; PRO nástroj Elipsa zvládne ovály a mírně nakloněné kružnice.
Kliknutím na dva konce průměru se kružnice uloží okamžitě – žádné třetí kliknutí, žádné tlačítko Dokončit. Výsledkem je průměr, délka kružnice a plocha, s úchyty C1.1 a C1.2, kterými se dá tvar doladit. Zdarma v každém tarifu a bez účtu.
Kružnice v úplném přehledu funkcíTři kliknutí – střed, konec první osy a pak druhá osa – obtáhnou oválný objekt nebo ovál, kterým se kružnice stane při focení mírně mimo osu. Uvádí obě osy, obvod i plochu. Nástroj PRO.
Elipsa v úplném přehledu funkcíPotrubí se prodává podle jmenovité světlosti (DN / NPS), ale fotografie dá vnější průměr. Změřit vnější průměr napříč koncem trubky a najít níže nejbližší shodu.
| DN | NPS | Vnější Ø (metricky) | Vnější Ø (imperiálně) |
|---|---|---|---|
| DN 15 | 1/2″ | 21.3 mm | 0.840 in |
| DN 20 | 3/4″ | 26.7 mm | 1.050 in |
| DN 25 | 1″ | 33.4 mm | 1.315 in |
| DN 32 | 1 1/4″ | 42.2 mm | 1.660 in |
| DN 40 | 1 1/2″ | 48.3 mm | 1.900 in |
| DN 50 | 2″ | 60.3 mm | 2.375 in |
| DN | NPS | Vnější Ø (metricky) | Vnější Ø (imperiálně) |
|---|---|---|---|
| DN 65 | 2 1/2″ | 73.0 mm | 2.875 in |
| DN 80 | 3″ | 88.9 mm | 3.500 in |
| DN 100 | 4″ | 114.3 mm | 4.500 in |
| DN 125 | 5″ | 141.3 mm | 5.563 in |
| DN 150 | 6″ | 168.3 mm | 6.625 in |
| DN 200 | 8″ | 219.1 mm | 8.625 in |
Vnější průměry odpovídají normě ASME B36.10 pro ocelové trubky. Měděné trubky, PVC i elektroinstalační chráničky používají jiné systémy rozměrů – při pochybnostech je nejjistější změřit vnější průměr na fotografii a porovnat ho s tabulkou výrobce.
Nakloněnou kružnici lze poctivě obtáhnout jako ovál, kterým se jeví – to umí nástroj Elipsa, funkce PRO. Bezplatné řešení je jednodušší a přesnější: přefotit objekt s fotoaparátem kolmo ke kruhové ploše.
Průměr i délka kružnice vycházejí v libovolné jednotce délky; uzavřená plocha používá metrické, imperiální nebo astronomické jednotky plochy. Podsoustavu lze kdykoli přepnout – hodnoty se převedou okamžitě.
| Symbol | Název |
|---|---|
| nm | nanometr |
| μm | mikrometr |
| mm | milimetr |
| cm | centimetr |
| m | metr |
| km | kilometr |
| Å | ångström |
| pm | pikometr |
| dm | decimetr |
| Symbol | Název |
|---|---|
| in | palec |
| ft | stopa |
| yd | yard |
| mi | míle |
| mil | mil (tisícina palce) |
| Symbol | Název |
|---|---|
| ftm | sáh |
| cb | kabel |
| nmi | námořní míle |
| Symbol | Název |
|---|---|
| AU | astronomická jednotka |
| ly | světelný rok |
| pc | parsek |
| ls | světelná sekunda |
| lmin | světelná minuta |
| kpc | kiloparsek |
| Mpc | megaparsek |
| Gpc | gigaparsek |
| Symbol | Název |
|---|---|
| pt | bod |
| pc | pica |
| Symbol | Název |
|---|---|
| li | článek |
| rd | prut |
| ch | řetěz |
| fur | furlong |
| Symbol | Název |
|---|---|
| mm² | čtvereční milimetr |
| cm² | čtvereční centimetr |
| m² | čtvereční metr |
| km² | čtvereční kilometr |
| ha | hektar |
| nm² | čtvereční nanometr |
| μm² | čtvereční mikrometr |
| Ų | čtvereční ångström |
| a | ar |
| pm² | čtvereční pikometr |
| dm² | čtvereční decimetr |
| Symbol | Název |
|---|---|
| in² | čtvereční palec |
| ft² | čtvereční stopa |
| yd² | čtvereční yard |
| mi² | čtvereční míle |
| ac | akr |
| mil² | čtvereční mil |
| Symbol | Název |
|---|---|
| AU² | čtvereční astronomická jednotka |
| ly² | čtvereční světelný rok |
| pc² | čtvereční parsek |
| ls² | čtvereční světelná sekunda |
| lmin² | čtvereční světelná minuta |
| kpc² | čtvereční kiloparsek |
| Mpc² | čtvereční megaparsek |
| Gpc² | čtvereční gigaparsek |
| Symbol | Název |
|---|---|
| rd² | čtvereční prut |
| ch² | čtvereční řetěz |
| ro | rood |
| Symbol | Název |
|---|---|
| nmi² | čtvereční námořní míle |
Cokoli kulatého, nafoceného kolmo.
Vnější průměry konců trubek, přírub a tvarovek – stačí zkalibrovat podle pravítka v záběru a odečíst vnější průměr bez shánění posuvného měřítka.
Průměr kmene z kolmé fotografie řezu nebo šířka siluety stojícího stromu – rychlá čísla pro arboristické odhady i pro palivové dříví.
Průměry kol, ráfků a pneumatik z přímého snímku boku vozidla, jízdního kola nebo samotného kola.
Půdorysy nádrží, víka sudů a poklopy šachet – průměr kvůli osazení, plocha kvůli půdorysu, obojí z jednoho kolmého snímku shora.
Vyvrtané otvory, vývrty a výřezy na naskenovaných technických výkresech, zkalibrované podle okótované hrany nebo podle měřítka výkresu.
Desky stolů, zrcadla, koberce a květináče z fotografií v inzerátech – ověřit, jestli se to vejde, ještě před cestou pro to.
Přesnost závisí na fotografii, ne na nástroji. Měření je spolehlivé, když je kruhová plocha nafocená kolmo a reference kalibrace leží ve stejné rovině jako objekt. Snímky pořízené pod úhlem, reference v jiné vzdálenosti od fotoaparátu i okraje širokoúhlých objektivů – to všechno vnáší chybu.
Ano. Fotografie sama o sobě nenese žádné měřítko, takže nástroj Kružnice zůstane nedostupný, dokud není označena jedna známá vzdálenost. Nejjednodušší postup: položit před focením vedle objektu pravítko nebo svinovací metr a zkalibrovat podle něj.
Ze změřeného průměru: délka kružnice = π × průměr. Popisek na plátně ukazuje průměr a plochu; kliknutím na popisek se otevřou podrobnosti tvaru se všemi třemi hodnotami – průměrem, délkou kružnice a plochou.
Aplikace uvádí průměr, délku kružnice a plochu. Poloměr je prostě polovina změřeného průměru – bez jediného kliknutí navíc.
Kružnice nafocená pod úhlem se promítne jako ovál. Poctivým řešením je přefotit ji s fotoaparátem kolmo ke kruhové ploše. K dispozici je také nástroj Elipsa (PRO), který třemi kliknutími obtáhne oválné tvary a uvede obě osy, obvod i plochu.
Ano – vyfotit trubku ze strany a změřit přímo napříč její siluetou nástrojem Čára: šířka siluety je vnější průměr. Nástroj Kružnice je na případy, kdy je vidět samotná kruhová plocha.
Průměr i délka kružnice vycházejí v libovolné jednotce délky z pěti podsoustav – metrické, imperiální, námořní, astronomické a typografické. Uzavřená plocha používá metrické (včetně hektarů), imperiální (včetně akrů) nebo astronomické jednotky plochy.
Ne, dokud se projekt neuloží. Bez přihlášení probíhá veškeré měření v prohlížeči a obrázek nikdy neopustí zařízení. Uložení projektu (volitelné, stačí bezplatný účet) uchová obrázek bezpečně, aby šel projekt otevřít i na jiných zařízeních.
Otevřít nástroj a vyzkoušet ho na vestavěném ukázkovém obrázku – bez registrace, bez instalace. Dvě kliknutí napříč kulatým objektem a tři čísla zpátky.
