AmpliaMěření plochy z jakékoli fotografie nebo obrázku

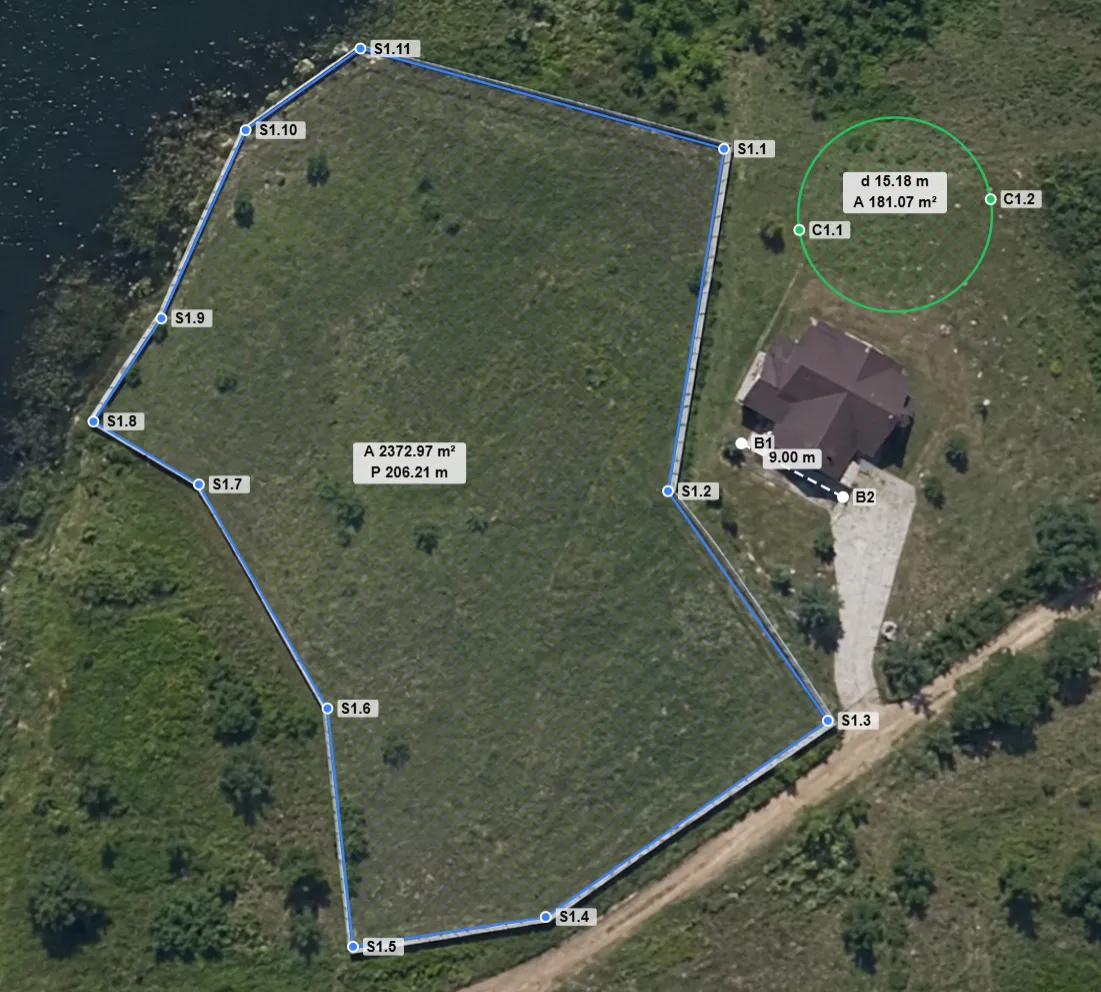

Stačí zkalibrovat obrázek podle jedné známé vzdálenosti, nakreslit polygon nebo kružnici a plocha je hned k dispozici – v metrických i imperiálních jednotkách. Funguje na půdorysech, snímcích z dronu, mapách i technických výkresech.
Jak měření plochy funguje
Amplia promění jakýkoli obrázek v měřicí plochu ve dvou krocích.
Zkalibrovat obrázek
Na obrázku se označí dva kalibrační body a zadá se jejich skutečná vzdálenost – například „tyto dvě značky jsou 2 metry od sebe“. Amplia z této reference odvodí měřítko z pixelů na jednotky.
Nakreslit tvar
Nástrojem Polygon lze obtáhnout libovolnou oblast, nebo poslouží nástroj Kružnice, kde dvě kliknutí určí průměr. Plocha se objeví okamžitě, a to v nastavené soustavě jednotek.
Plocha vychází z geometrie v pixelech, přepočtené poměrem z kalibrace. U polygonu se počítá z nakresleného obrysu, u kružnice ze zadaného průměru.
Kdy je měření přesné – a kdy ne
Kdy je přesné
- Měřený objekt je plochý – půdorys, pole při pohledu shora, stěna, deska stolu.
- Fotoaparát byl zhruba kolmo k ploše, bez výrazného naklonění.
- Reference kalibrace leží ve stejné rovině jako měřený objekt.
- Kalibrační vzdálenost je vzhledem k obrázku co nejdelší – krátká reference zvětšuje chybu zaokrouhlení.
Kdy přesnost klesá
- Perspektiva nebo naklonění fotoaparátu – zkreslují vzdálenější oblasti a deformují plochy u okrajů snímku.
- Zakřivené plochy – sud, kopec ani zaoblenou stěnu nelze z plochého průmětu přesně změřit.
- Krátká reference kalibrace – drobné nepřesnosti při kreslení se promítnou do velkých chyb ve skutečnosti.
- Kalibrace v jiné rovině – měřit stěnu a kalibrovat přitom na podlaze vnáší systematickou chybu měřítka.
- Zkreslení objektivu – rybí oko a širokoúhlé objektivy ohýbají přímé linie a aplikace žádnou korekci objektivu neprovádí.
Jediné, co je vždycky v rukou uživatele, je kalibrace. Nejlepší je zvolit co nejdelší známou vzdálenost ve stejné rovině jako měřený objekt – pro přesnost to udělá víc než cokoli jiného, co lze po pořízení fotografie ještě změnit.
Podporované jednotky
Jednotky, které Amplia podporuje, seskupené podle soustavy a podsoustavy.
Plocha
Metrická
| Symbol | Název |
|---|---|
| mm² | čtvereční milimetr |
| cm² | čtvereční centimetr |
| m² | čtvereční metr |
| km² | čtvereční kilometr |
| ha | hektar |
| nm² | čtvereční nanometr |
| μm² | čtvereční mikrometr |
| Ų | čtvereční ångström |
| a | ar |
| pm² | čtvereční pikometr |
| dm² | čtvereční decimetr |
Imperiální
| Symbol | Název |
|---|---|
| in² | čtvereční palec |
| ft² | čtvereční stopa |
| yd² | čtvereční yard |
| mi² | čtvereční míle |
| ac | akr |
| mil² | čtvereční mil |
Astronomická
| Symbol | Název |
|---|---|
| AU² | čtvereční astronomická jednotka |
| ly² | čtvereční světelný rok |
| pc² | čtvereční parsek |
| ls² | čtvereční světelná sekunda |
| lmin² | čtvereční světelná minuta |
| kpc² | čtvereční kiloparsek |
| Mpc² | čtvereční megaparsek |
| Gpc² | čtvereční gigaparsek |
Zeměměřická
| Symbol | Název |
|---|---|
| rd² | čtvereční prut |
| ch² | čtvereční řetěz |
| ro | rood |
Námořní
| Symbol | Název |
|---|---|
| nmi² | čtvereční námořní míle |
Praktické příklady použití
Kdekoli je k dispozici obrázek a známá vzdálenost, dá se změřit plocha.
Architektura a stavebnictví
Odhad podlahové plochy z fotografie plánu nebo ze snímku z dronu. Změření částí stěn pro cenové nabídky na obklady, malbu nebo fasádu.
Zemědělství a pozemky
Odhad plochy porostu nebo celého pole ze satelitního snímku či ze snímku z dronu. Změření závlahových zón a rozparcelování pozemků.
Interiérový design
Výpočet plochy koberce nebo podlahové krytiny z půdorysu místnosti. Změření plochy pracovní desky nebo obkladu za kuchyňskou linkou z fotografie.
Strojírenství a výroba
Měření ploch průřezů na technických výkresech nebo na fotografiích dílů. Odhad povrchu plochých součástí.
Nemovitosti
Rychlá kontrola ploch na obrázcích půdorysů ještě před řádným zaměřením. Ověření rozměrů místnosti z fotografií v inzerátu, pokud je měřená plocha rovná.
Vzdělávání a výzkum
Měření geografických útvarů na mapách – jezer, mýtin, půdorysů budov. Planimetrie na naskenovaných terénních náčrtech a schématech.
Časté dotazy
?V jakých jednotkách lze plochu měřit?
V libovolné jednotce, kterou se kalibruje. Zadání referenční vzdálenosti v metrech dá čtvereční metry, zadání ve stopách dá čtvereční stopy. Amplia podporuje metrické, imperiální i astronomické jednotky plochy.
?Dá se měřit plocha na snímku z dronu nebo ze satelitu?
Ano – patří k vůbec nejvhodnějším snímkům, protože fotoaparát míří zhruba kolmo k zemi. Stačí zkalibrovat podle známé vzdálenosti ve snímku, třeba podle šířky silnice, hrany budovy nebo předem umístěné značky, a pak nakreslit tvar.
?Jak přesné je měření?
Přesnost závisí hlavně na obrázku. Když je měřený objekt plochý, fotoaparát byl kolmo a reference kalibrace je dlouhá a ve stejné rovině, bývá odchylka obvykle v řádu jednotek procent. Naklonění, zkreslení objektivu i zakřivené plochy přesnost snižují.
?Jdou měřit nepravidelné tvary?
Ano. Nástroj Polygon obtáhne libovolnou oblast s libovolným počtem bodů. U kruhových oblastí určí průměr dvě kliknutí nástrojem Kružnice. Na hladké obrysy je tu nástroj Uzavřená křivka (PRO), který proloží zadanými body plynulý obrys a uvede jeho obvod i plochu.
?Nahrává se obrázek na server?
Při měření bez účtu ne – obrázek zůstává v zařízení a veškeré zpracování probíhá v prohlížeči. Po přihlášení a uložení práce jako projektu se obrázek bezpečně uloží v cloudu, takže jej lze znovu otevřít později; smazat jej lze kdykoli.
Změřit první plochu za necelou minutu
Otevřít aplikaci, načíst obrázek, jednou zkalibrovat a začít kreslit. K měření není potřeba účet.
